La carte électronique est un élément essentiel dans le monde de l’électronique. Celle-ci permet de mettre en œuvre des circuits électroniques complexes afin d’effectuer diverses tâches, allant du contrôle à la gestion de l’énergie.
Fonctionnement de base d’une carte électronique

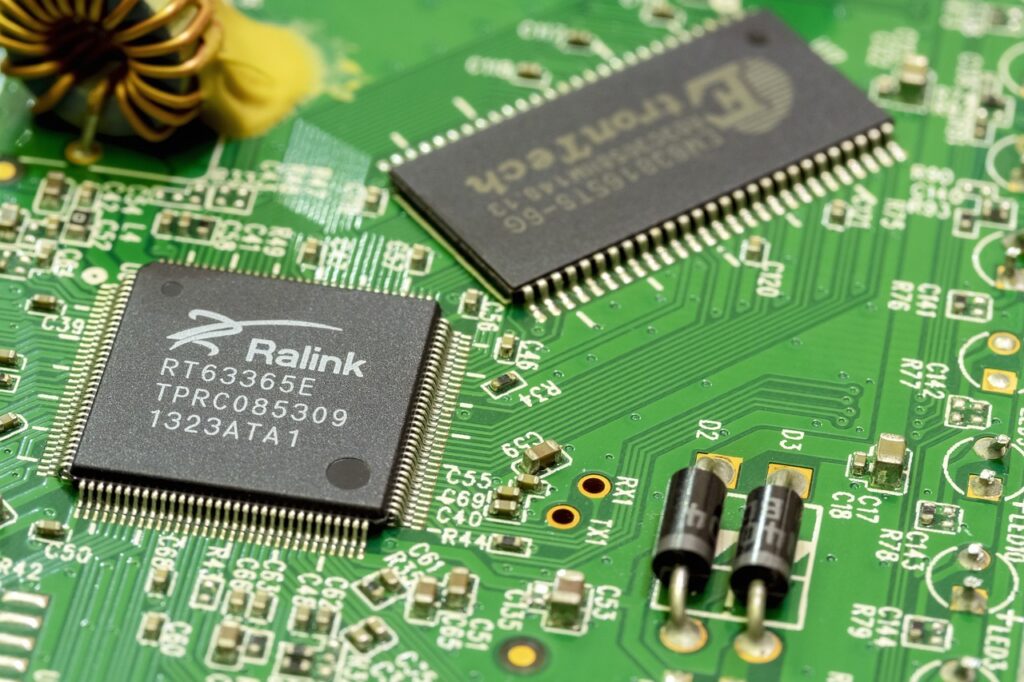

Une carte électronique est constituée de composants électroniques tels que les résistances, condensateurs, diodes, transistors, etc. Ces composants sont interconnectés selon un schéma préétabli pour former un circuit électronique fonctionnel. Ils sont généralement montés sur une plaque isolante (le PCB ou Printed Circuit Board), qui sert de support et prévient les courts-circuits entre les composants lui-même.
Rôles et responsabilités des différents composants
Chacun des composants joue un rôle spécifique au sein du circuit électronique :
- les résistances : elles ont pour but de limiter ou ajuster la quantité de courant électrique circulant dans le circuit ;
- les condensateurs : ils stockent de l’énergie sous forme électrique pour la redistribuer ensuite lorsque c’est nécessaire ;
- les diodes : comme un robinet à sens unique, elles ne laissent passer le courant que dans un seul sens ;
- les transistors : ces composants sont utilisés pour amplifier ou commuter des signaux électroniques.
Différents types de cartes électroniques
Il existe plusieurs types de cartes électroniques, en fonction de leur utilisation. Certains exemples notables incluent :
- les cartes de contrôle : elles servent à gérer et réguler les fonctions d’un système, comme la vitesse d’un moteur ou la température d’un climatiseur ;
- les cartes d’alimentation : ces cartes fournissent l’énergie nécessaire aux autres composants d’un appareil, à partir d’une source d’énergie externe (prise électrique) ou interne (batterie) ;
- les cartes de communication : elles permettent d’échanger des informations entre différents systèmes, par le biais de câbles ou de signaux sans fil (Bluetooth, Wi-Fi, etc.).
De l’analogique au numérique
On distingue également deux grandes catégories de circuits électroniques : les circuits analogiques et les circuits numériques.
- les circuits analogiques traitent des signaux continus, comme une tension variable dans le temps ;
- les circuits numériques, quant à eux, ne manipulent que des tensions discrètes, représentant des valeurs binaires (0 ou 1), ce qui facilite grandement leur traitement informatique et offre de nombreuses possibilités en matière d’automatisation et de miniaturisation.
Fabrication et assemblage des cartes électroniques
La fabrication d’une carte électronique peut être réalisée de différentes façons. L’un des procédés les plus courants est la méthode photolithographique, qui consiste à transférer le dessin du circuit sur une plaque isolante recouverte d’une fine couche conductrice (généralement en cuivre), puis à graver ce dernier pour former le réseau de pistes interconnectant les composants.
Le montage des composants
Une fois la carte conçue, elle doit être assemblée avec les différents composants qui constitueront le circuit électronique. Pour cela, on utilisera différentes techniques de soudure :
- soudure à la vague : cette méthode consiste à faire passer la carte au-dessus d’un bain de soudure fondu, qui vient se fixer aux endroits prévus sur le PCB ;
- soudure par refusion : dans ce cas, la soudure est déposée sous forme de pâte sur le PCB, puis chauffée jusqu’à fusion pour former les points de connexion entre les composants et les pistes ;
- soudure manuelle : certains composants fragiles ou volumineux peuvent nécessiter un assemblage manuel, réalisé par un opérateur qualifié.
Maintenance et réparation des cartes électroniques
Dans un monde où l’obsolescence programmée est devenue monnaie courante, la maintenance et la réparation des cartes électroniques sont des enjeux majeurs pour prolonger la durée de vie des appareils. Les principales causes de défaillance d’une carte électronique peuvent être :
- des composants défectueux : certains composants ont une durée de vie limitée (ex : condensateurs électrolytiques) ou peuvent avoir été endommagés lors de la fabrication ;
- des connexions défectueuses : les soudures peuvent se rompre à cause de vibrations, de chocs thermiques ou de dilatation due à la chaleur ;
- des courts-circuits : ils peuvent être provoqués par un défaut d’isolation entre les pistes du PCB.
Afin de garantir le bon fonctionnement des cartes électroniques, des techniques de test et de dépannage spécifiques peuvent être employées :
- analyse visuelle : le contrôle de l’assemblage des composants et de la qualité des soudures permet de détecter d’éventuelles anomalies ;
- mesure électrique : l’utilisation d’un oscilloscope pour vérifier les signaux électroniques dans le circuit aide à identifier la source d’un problème ;
- test fonctionnel : consiste à simuler l’utilisation réelle de la carte électronique pour s’assurer qu’elle remplit bien ses fonctions.
En somme, la carte électronique est un élément primordial dans l’électronique moderne et constitue le cœur de nombreux systèmes industriels, domestiques ou de loisirs. Elle permet à des circuits complexes de voir le jour et offre une grande variété d’applications et de fonctionnalités.
